Pour ICM Ermib, la satisfaction de tous nos clients est une priorité. Nous mettons à votre disposition toute notre expertise et notre réactivité pour solutionner dans les meilleurs délais tous vos besoins. Nos systèmes disposent de nombreux points forts très appréciés par nos clients fidèles.

Nos points forts :

• • ICM bénéficie de l’exclusivité de l’utilisation de la marque Ermib.
  • Des systèmes qui s’adaptent à toutes dalles (dimensions, poids, marques).
  • Des systèmes hautement sécurisés et fiables reconnus par les organismes de sécurité. Nous effectuons des essais de traction sur un banc de traction.
  • Des systèmes faciles à utiliser et dont la mise en œuvre est très rapide.
  • Faible poids et donc pas de surcharge pour les grues.
  • Facilité de manutention des systèmes : c’est la grue qui redescend l’outillage à la fin de l’
  • L’utilisation de nos systèmes ne nécessite pas de gros investissements et est très rentable.
  • Un seul interlocuteur qui reste constamment à votre disposition pour faire avancer vos projets.
  • Des clients fidèles qui n’hésitent pas à recommander nos systèmes à d’autres utilisateurs potentiels.
  • Des compétences et une expérience acquise depuis de nombreuses années dans le domaine des dalles alvéolaires et dans l’industrie du béton.

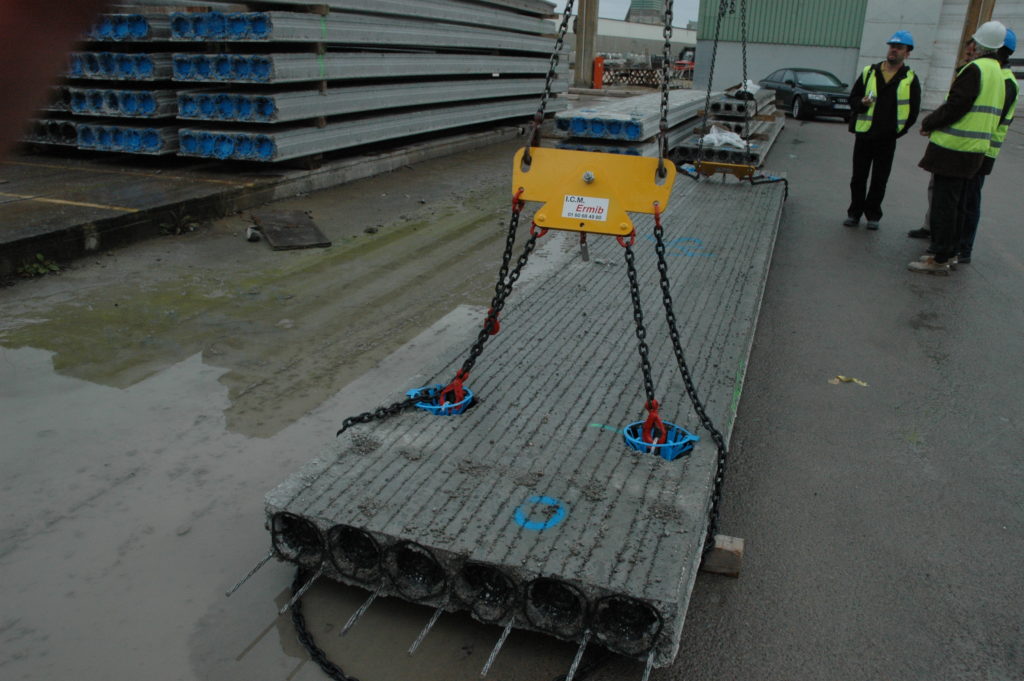

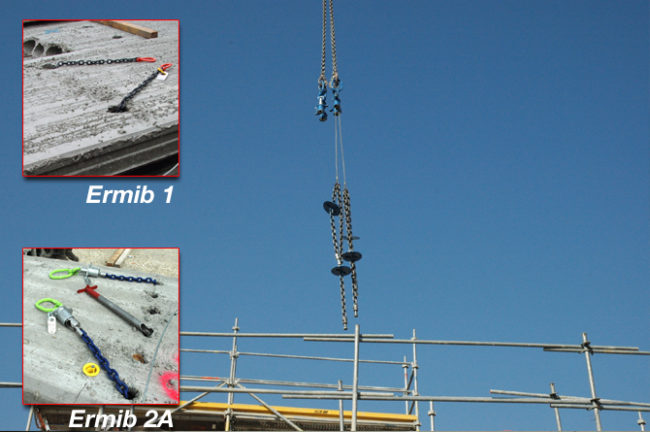

Levage par trous traversants ICM fabrique et commercialise trois systèmes de levage de dalles dont le principe général est le suivant : Un équipement est composé de deux élingues en chaîne indépendantes, traversant les dalles et que l’on accroche aux quatre brins de l’élingue de chantier. Ces équipements de CMU variables (voir tableau dans la rubrique documentation) sont calculés pour un angle d’élingage au sommet de 60° maximum. C’est la longueur des brins de l’élingue du chantier qui détermine l’angle en fonction de la longueur de la dalle.

Longueur des brins de l’élingue de chantier = dalle la plus longue moins deux mètres.

Hauteur (H) disponible nécessaire pour permettre l’élingage à 60° : H = (longueur de la dalle – 1,20) x 0,866

Si la hauteur disponible entre le crochet de grue et les dalles à poser est insuffisante pour avoir un angle de 60° maximum, n’hésitez pas à nous consulter au 06 07 55 40 49  Pour cette hauteur disponible, il convient de prendre en compte la flexion de la grue et éventuellement, des garde-corps à survoler : Les deux systèmes Ermib se différencient par leurs accessoires d’accrochage à l’élingue de chantier et par les diamètres des trous de levage nécessaires dans les dalles.

• • 5 modèles standards de CMU 5-8-10-12 et 14 T
  • Tous les équipements s’utilisent avec un seul diamètre de trous en dessus et dessous de dalle : 90 mm
  • Les trous traversants de diamètre 90 nécessaires au levage des dalles doivent, la plupart du temps être rebouchés, entraînant un coût non-négligeable pour les entreprises. Pour remédier partiellement à cela, nous avons conçu des bouchons spécifiques pour les trous en sous face et en dessus de dalle.

Uniquement à la vente

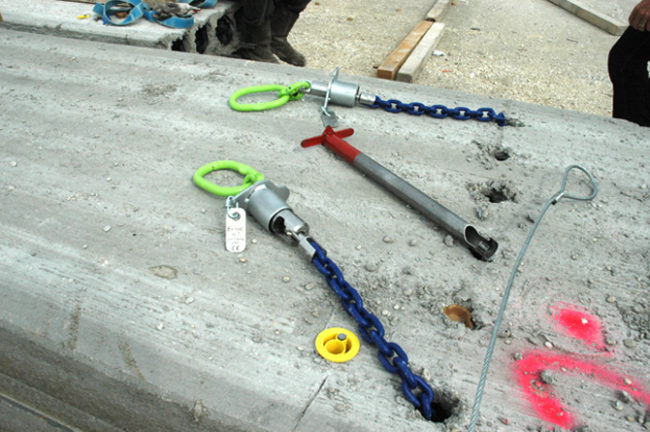

• • Levage par 4 trous traversants de 40mm de diamètre
  • Les trous traversants n’ont pas besoin d’être rebouchés (trous d’évacuations d’eau), contrairement au système Ermib 1
  • Avec ce système, l’outil “tire d’ancre” est fourni avec le système pour faire passer les chaines plus facilement au travers de la dalle
  • Deux modèles : CMU 8 et 10 Tonnes
  • Les CMU sont indiquées pour une utilisation avec une élingue à 4 brins en respectant l’angle au sommet de 60°.

Uniquement à la vente

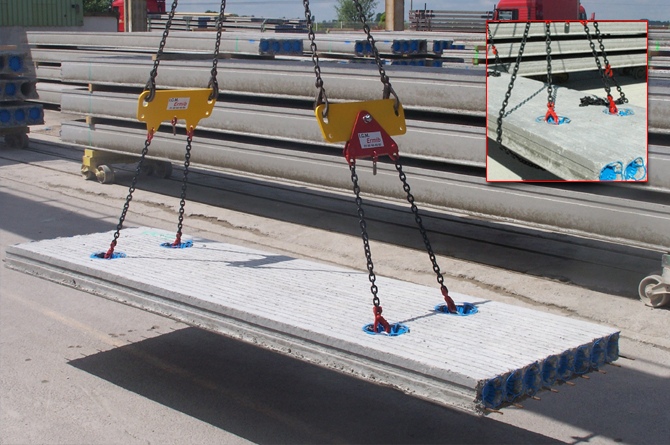

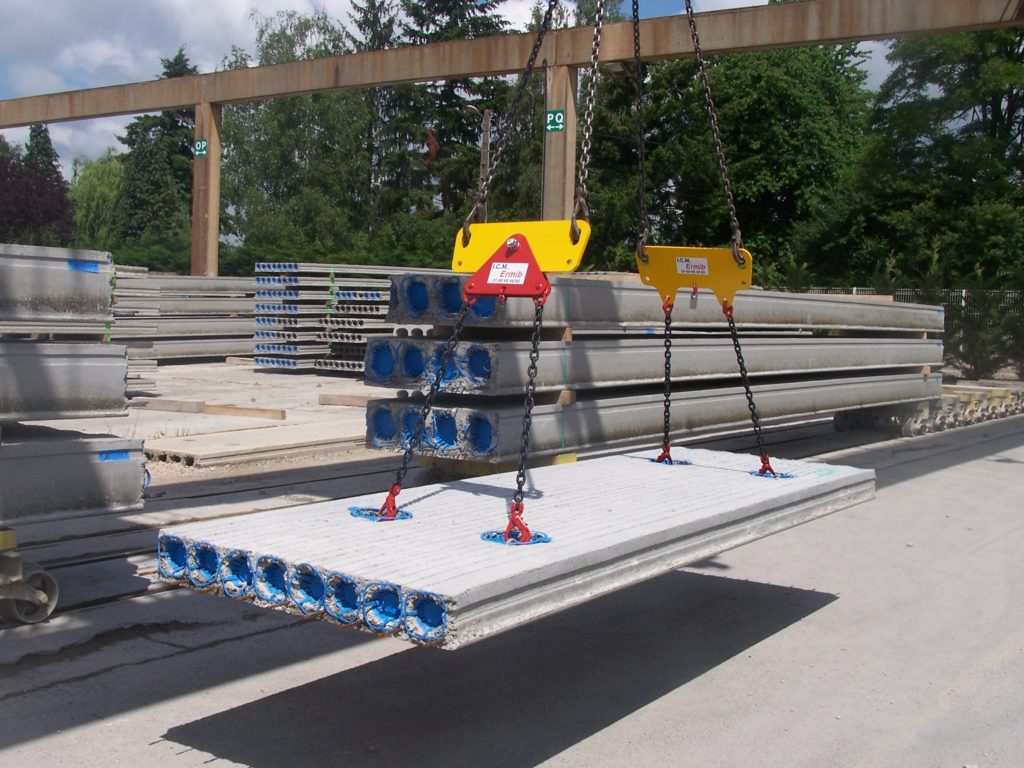

Le système Ermib 3 a été conçu pour le levage de dalles alvéolées équipées de 4 boucles de levage intégrées à la fabrication. Ce nouveau système permet de compenser les variations de longueur des brins des élingues de chantier et ainsi de répartir uniformément le poids des dalles sur les 4 boucles de levage.

• • Il s’utilise avec une élingue à 4 brins
  • 2 modèles actuellement disponibles. CMU 10 tonnes sur 4 brins à 60°
  • Code ER 135-10 Poids 60 Kg CMU 12 tonnes sur 4 brins à 60°.

Vente ou Location

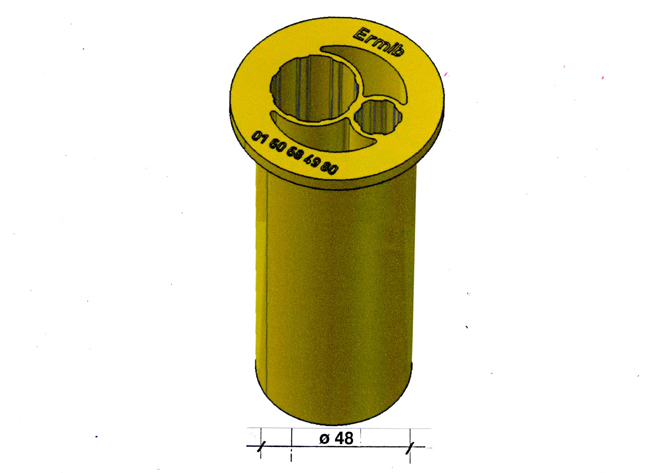

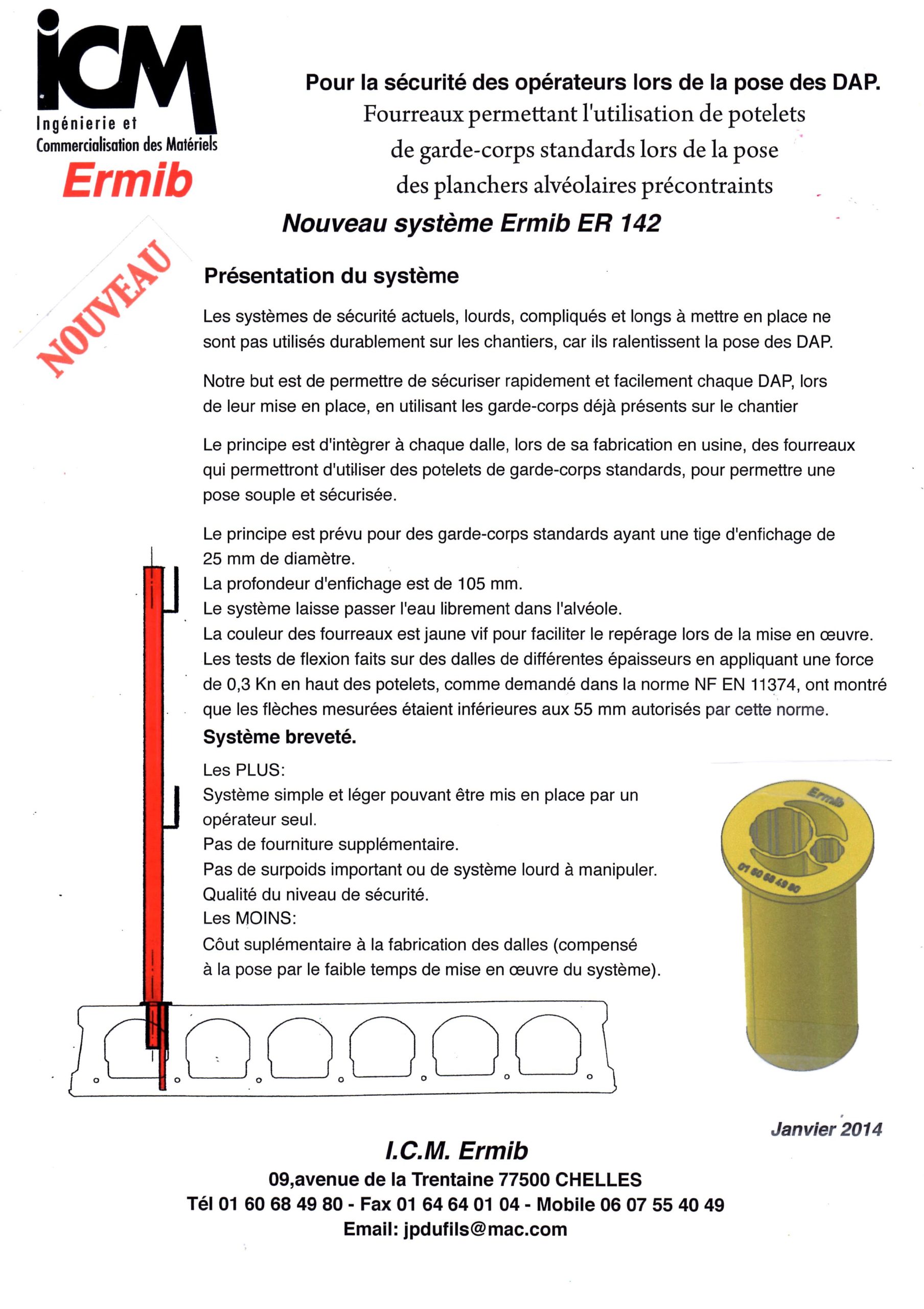

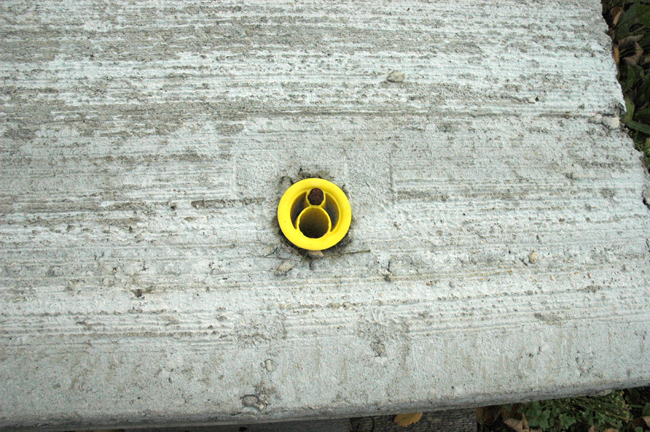

Le système permet d’équiper en usine, les dalles alvéolaires, de fourreaux dans lesquels les entreprises pourront, lors de la pose des dalles, enficher rapidement leurs potelets de garde-corps de chantier ayant une tige d’enfichage de diamètre 25.

Règlementation-Essais.
Les normes NF EN 13374 et NF P 93-340 fixent les règles de mise en oeuvre des protections périphériques et des essais qu’il y a lieu de faire.
Les essais que nous avons faits sur différents types de dalles nous ont permis de vérifier que la flèche et l’inclinaison des potelets avec notre système étaient inférieurs aux maxima autorisés par les deux normes.

Cet équipement est destiné au levage des dalles comportant 4 boucles de levage et égalementaux dalles démodilées n’ayant que 3 boucles.

Son utilisation est réservée aux dalles alvéolées KP1

Un seul modèle disponible : CMU 11,2 Tonnes sur 4 brins à 60°

Poids de l’ensemble : 75kg
